Adutora de Água Bruta (AAB) Cafezal:
• Extensão total: 3.658,52 metros
• Material: FD K-7 DN 600 (1.917,82 m) e FD K-7 DN 800 (1.740,70 m)
• Capacidade: Transporte de vazão máxima de 720,00 L/s
• Interligações hidráulicas no Centro de Reservação Sul (RSE-05) e ETA Cafezal
• Travessia subterrânea de 60 m por método não destrutivo (MND)
Elevatórias de Água Tratada:
• EET-12 (Avenida Henrique Mansano): Capacidade 90 L/s
• EET-13: Capacidade 80 L/s
• EET-52: Capacidade 30 L/s
• EET Zona Alta: Capacidade 56 L/s
• EET Zona Alta (Penitenciária): Capacidade 72 L/s
Adutoras de Água Tratada:
• Adutora "Noroeste": 2.706,00 metros FD DN 400
• Adutora Penitenciária: 4.997,00 metros FD DN 500

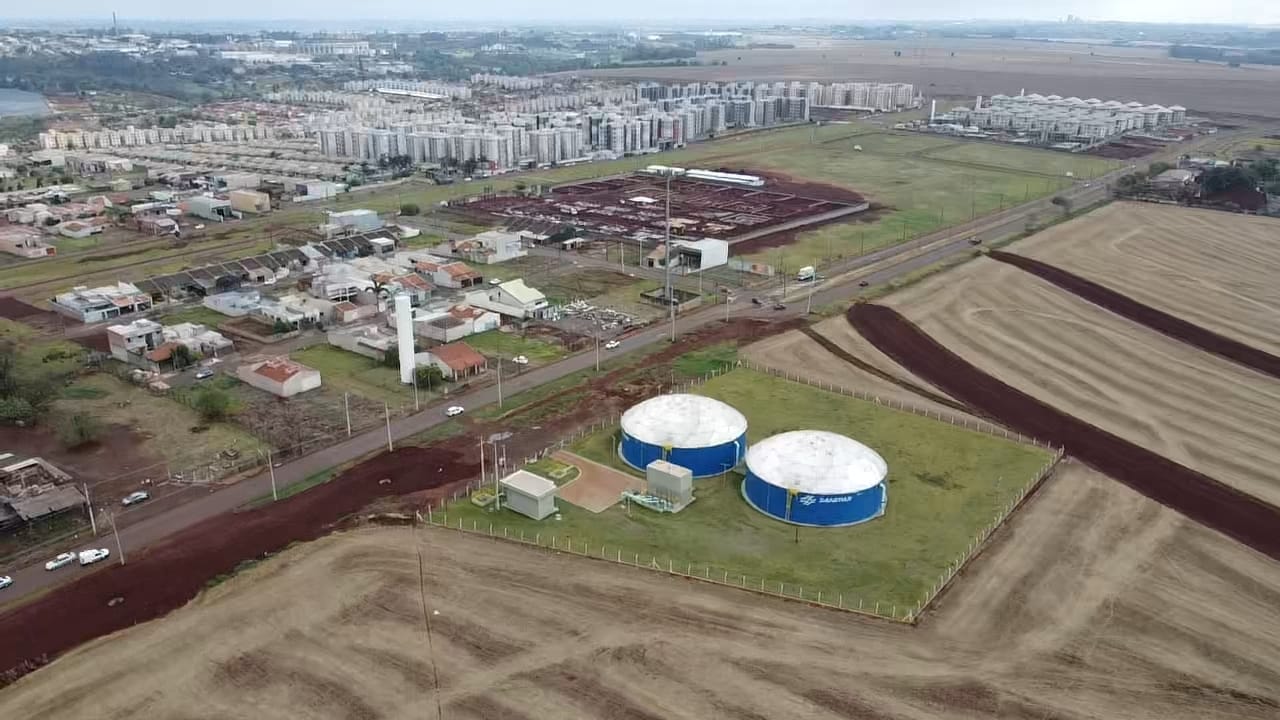

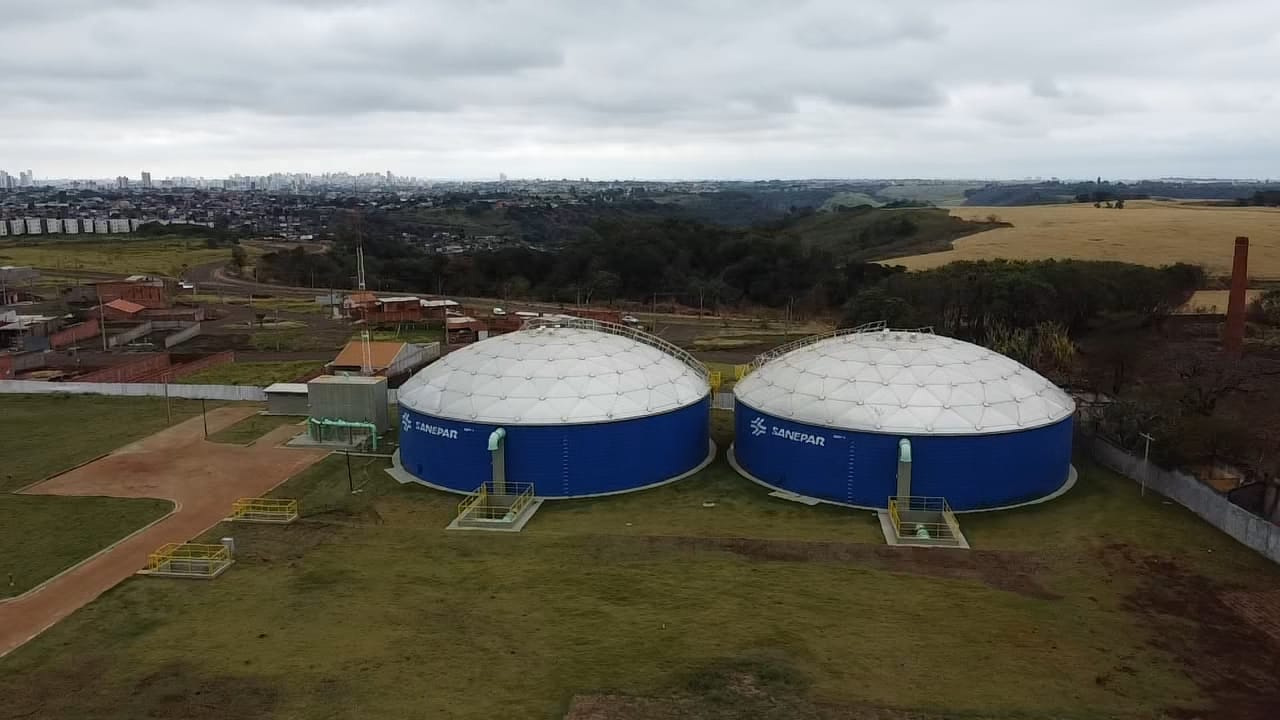

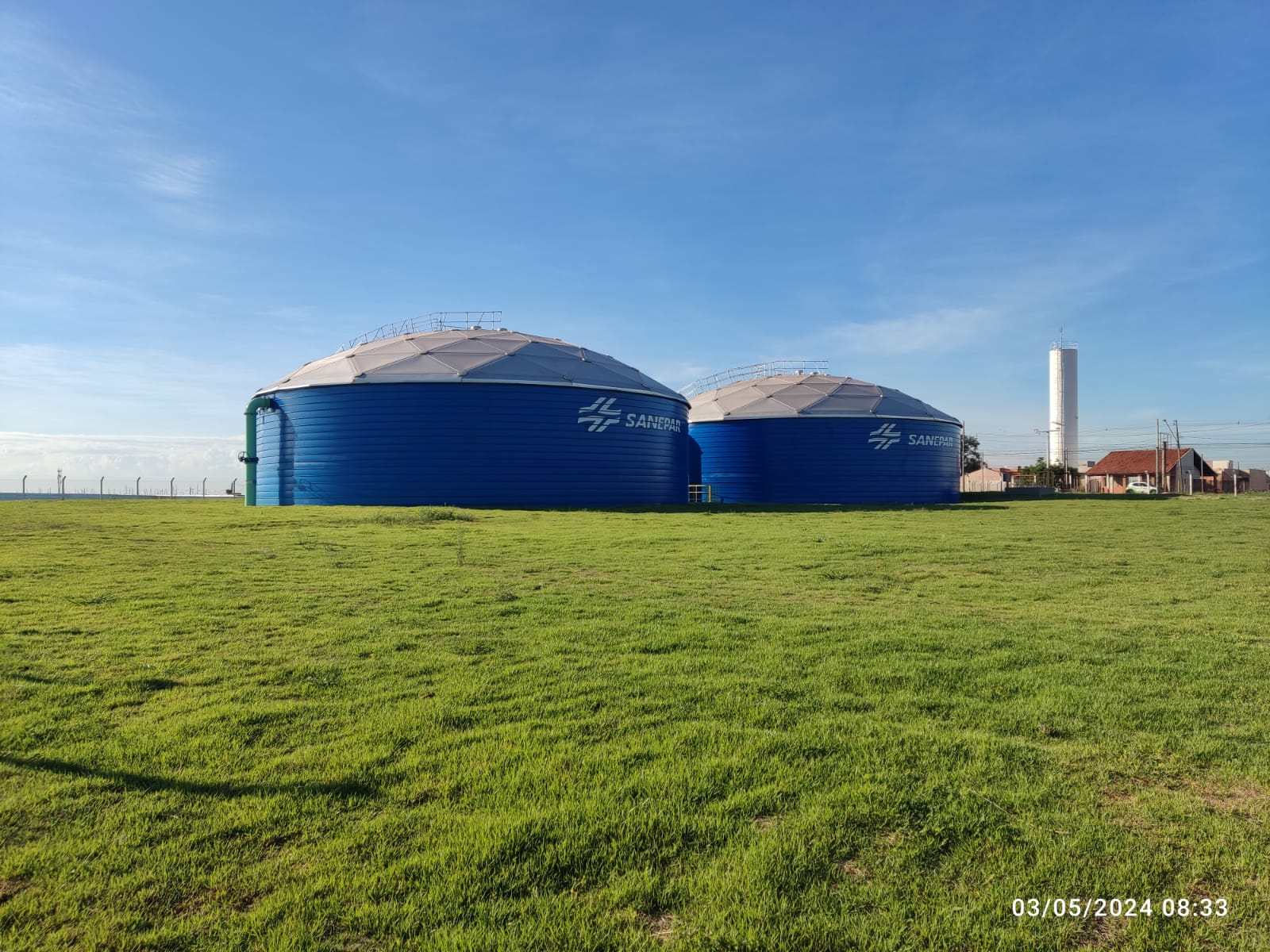

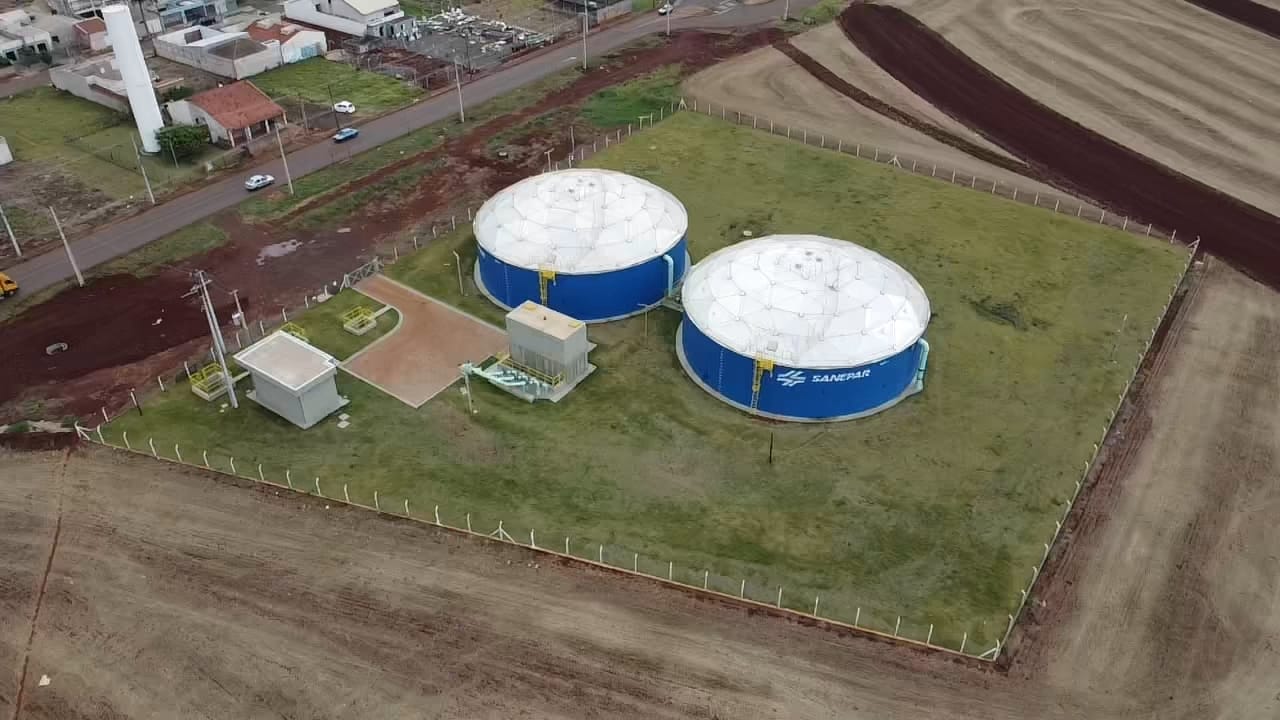

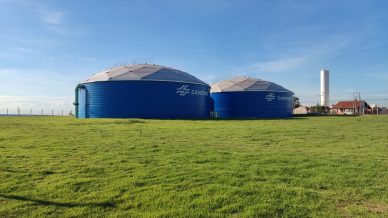

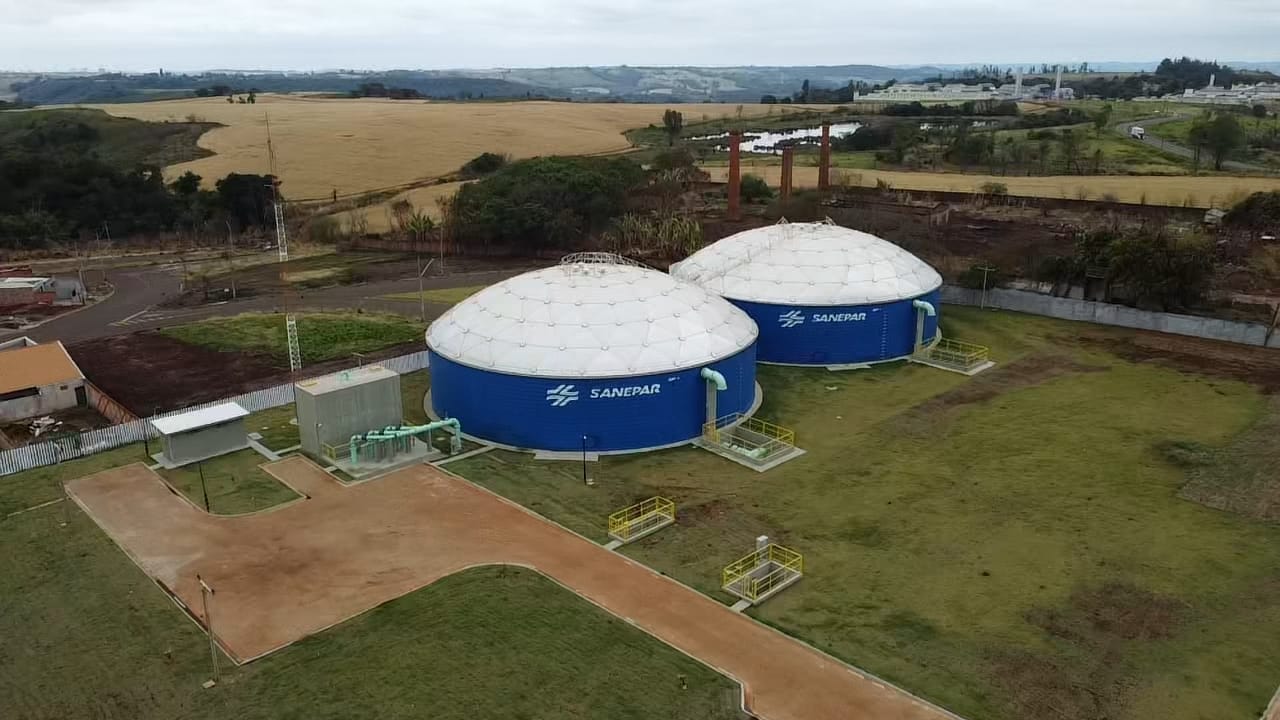

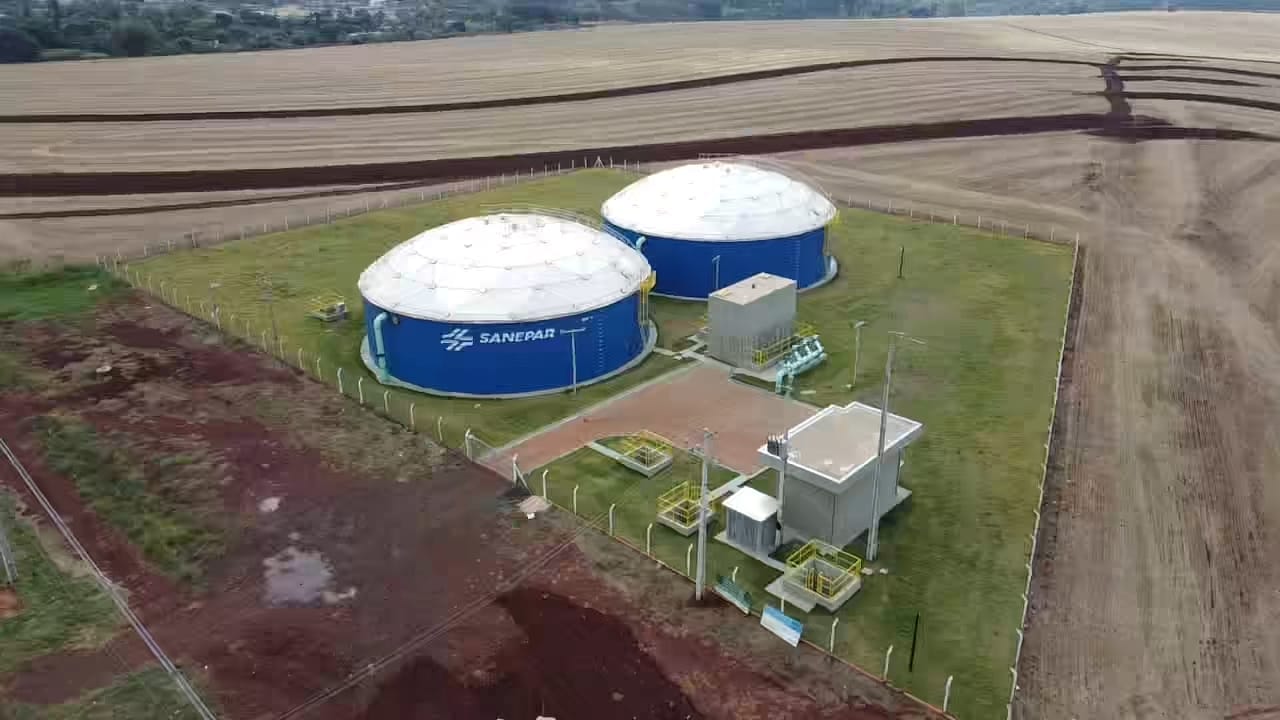

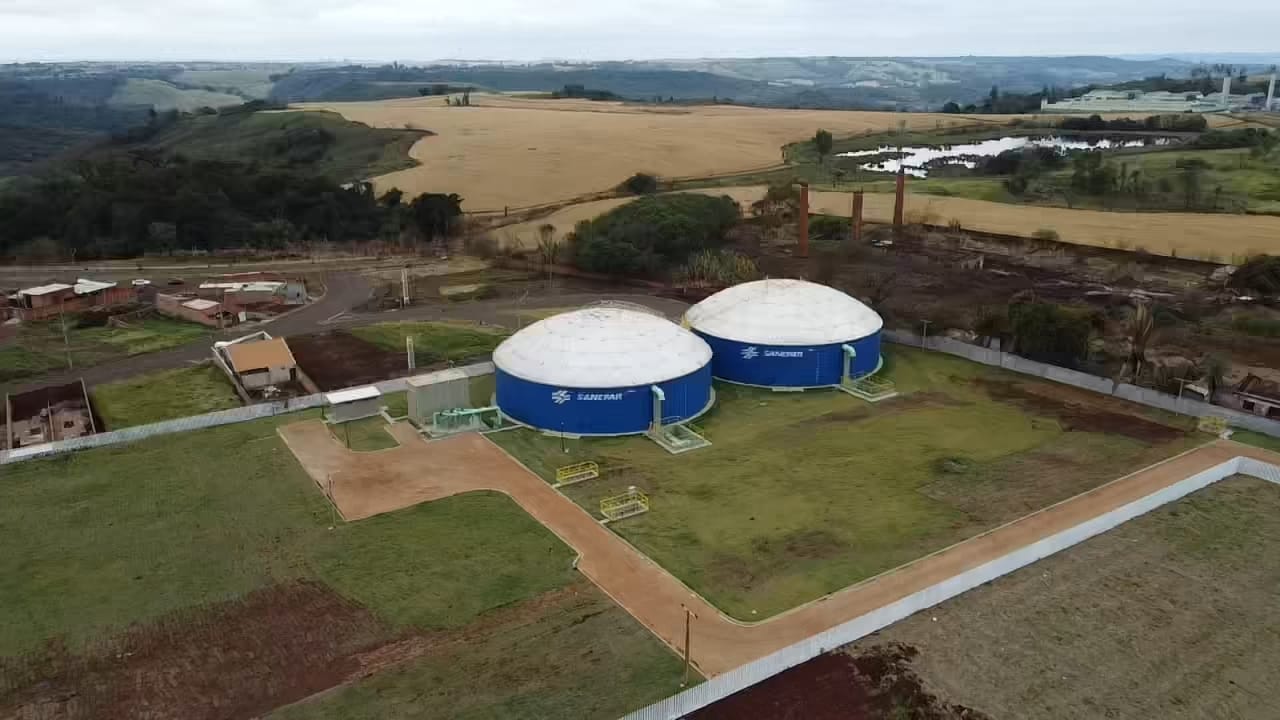

Reservatórios Apoiados (RAP):
• RAP "Noroeste": 2 unidades de 2.600 m³ cada (total: 5.200 m³)
• RAP "Penitenciária": 2 unidades de 3.950 m³ cada (total: 7.900 m³)
• Capacidade total de reservação: 13.100 m³
Redes de Distribuição de Água (RDA):
• RDA bacia Noroeste: 10.620 metros
• RDA Penitenciária: 23.728 metros
• Total de RDA: 34.348 metros
Instalações Elétricas e Automação:
• Transformadores de 112,5 kVA e 150 kVA
• Quadros de automação e instrumentação
